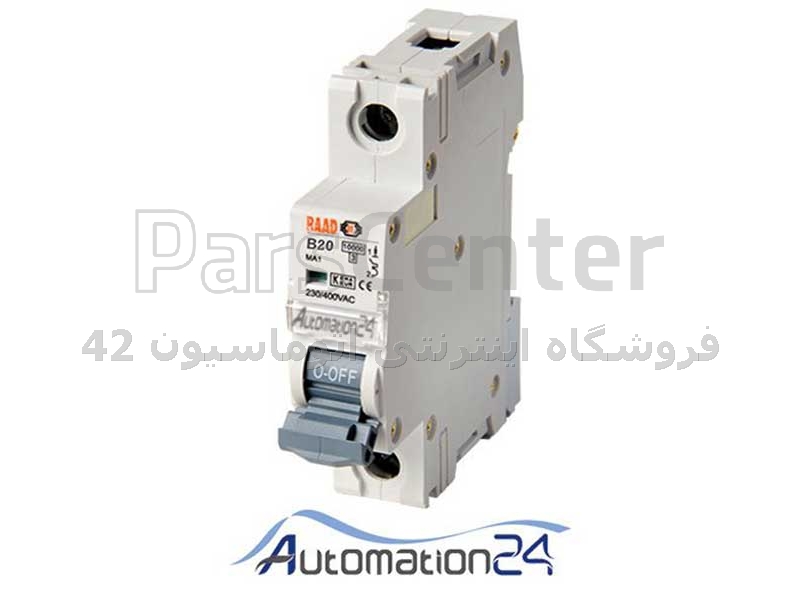

کلید مینیاتوری رعد تکفاز 20 آمپر تیپ B

توضیحات محصول

کلید مینیاتوری رعد تکفاز 20 آمپر تیپ B

کلید مینیاتوری چیست؟
کلید مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکترومکانیکی خودکار در واقع یک وسیله¬ ی حفاظتی است که در تجهیزات و مدارات الکتریکی به کاربرده می شود تا در مواقعی که جریان بیشتر از حد مجاز از وسیله عبور می کند مدار قطع شود تا سایر تجهیزات آسیبی نبیند.

کلیدهای مینیاتوری رعد از دو مکانیزم برای عملکرد خود استفاده میکند.
  عملکرد بیتمالی برای حفاظت اضافه بار
  عملکرد مغناطیسی برای حفاظت از اتصال کوتاه

عملکرد حرارتی (بی متال)
تشخیص جریان اضافه بار نیز در کلید مینیاتوری همانند بسیاری از تجهیزات دیگر از طریق دو قطعه فلز نیمه هادی (بی متال) صورت می پذیرد، به طوری که هرچه جریان بیشتری از طریق مصرف کننده (بار) کشیده شود فلز گرم تر شده و در نتیجه خم می شود و ارتباط مدار قطع می گردد.

براساس استاندارد بین المللی IEC60898-1 کلیدهای مینیاتوری می بایست 2.55 برابر جریان نامی خود را در مدت زمان 1 تا 60 ثانیه (برای کلیدهای تا 32 آمپر و خودِ 32 آمپر) و 1 تا 120 ثانیه (برای کلیدهای بالاتر از 32 آمپر) قطع کنند.
رنج جریانی کلیدهای مینیاتوری از 1 الی 63 آمپر می باشد (گاهی تا 125 آمپر نیز ساخته می شود) و به صورت تک فاز و سه فاز و در انواع  1P, 1P+N, 2P, 3P, 3P+N, 4P و معمولا تا قدرت قطع 15 کیلوآمپر (گاهی تا 25 کیلوآمپر نیز ساخته می شوند) موجود هستند.

عملکرد الکترومغناطیسی
همان طور که می دانیم اتصال کوتاه یک نوع خطا است که در صورت وقوع آن جریان بسیار بالایی از مدار عبور می نماید و این جریان بسیار زیاد سبب ایجاد حرارت بسیار بالا و شوک به مدار می گردد و گاها سبب آتش سوزی و از بین رفتن مدار و مصرف کننده می گردد. از این رو الزام است تجهیزی جهت تشخیص و حفاظت از مدار جهت جدا کردن قسمت آسیب دیده از سالم به کار برده شود. کلید مینیاتوری این جریان اتصال کوتاه را از طریق یک سیم پیچ با تعداد دور کم و قطر زیاد تشخیص می دهد.

کلید های مینیاتوری به لحاظ انواع حفاظت الکترومغناطیسی به تیپ های زیر تقسیم می گردند:
B, C, D

کلید مینیاتوری تیپ B: این نوع کلید مینیاتوری بیشتر مصرف خانگی دارد و جریان اضافه بار بین 3تا 5 برابر جریان نامی را در زمان مشخص قطع می کند.این نوع کلیدها از نوع تندکار محسوب می¬ شوند.
کلید مینیاتوری تیپ C: این نوع کلید بیشتر مصرف صنعتی دارد و جریان اضافه بار بین 5 تا 10 برابر جریان نامی را در زمان مشخص قطع میکند این نوع کلید از نوع کندکار محسوب می شود.
کلید مینیاتوری تیپ D: این نوع کلید بیشتر مصرف صنعتی خاص مثل ترانسفورماتورها را دارد و جریان اضافه بار 10 تا 20 برابر جریان نامی را قطع می¬ کند.
کلید مینیاتوری تیپ K: این نوع کلید در ترانس و موتور مورد استفاده قرار میگیرد. عمکلرد آن بین تیپ C و D میباشد.
کلید مینیتاتوری تیپ Z: این مینیاتوری وقتی جریان عبوری از جریان نامی بیشتر شود در یک زمان خاص فرمان قطع را صادر می کند. از این کلید در مدارات خیلی حساس استفاده می شود.

تجهیزات جانبی کلید مینیاتوری
از جمله تجهیزات جانبی که می توانند همراه با کلید مینیاتوری به کار بروند، می توان کنتاکت کمکی، کنتاکت کمکی خطا، رله آندر ولتاژ تریپ، رله شنت تریپ و قفل وضعیت کلید مینیاتوری را نام برد.

نکاتی که در خرید کلید مینیاتوری باید رعایت کرد:
جریان کار کلید مینیاتوری
نوع کلید مینیاتوری(بسته به محل استفاده دارد)
تجهیزات جانبی
تعداد پل های آن
